Termékleírás

Szabadalmaztatott „TEAC Reference Discrete DAC: TRDD 5”

Az UD-507-be bemenő összes digitális jelet 64 bit/512Fs sebességgel dolgozza fel az FPGA delta-sigma modulátora, amely egy szabadalmaztatott algoritmust tartalmaz, és csatornánként 16 elemmel konvertálja analóg jelekké (az egyik elem egy pár logikai áramkör és egy aluláteresztő szűrő nagy pontosságú ellenállásokkal). A DSD-jelet közvetlenül dolgozza fel, míg a PCM-jelet egy delta-szigma-modulátor alakítja 1-bites jellé, mielőtt kiváló minőségű analóg jelként adná ki. 22,5 MHz-es DSD és 384 kHz/32 bites PCM lejátszás lehetséges. Két működési mód választható ízlés szerint: a többszintű (több bites) delta-szigma módszer vagy az 1 bites delta-szigma módszer.


A 44,1 kHz-es és 48 kHz-es belső órákon kívül a 10 MHz-es külső órabemenet is támogatott

Az USB audio lejátszáshoz az UD-507 támogatja az USB Asynchronous Transfer Method módszert, amely a PCM és DSD adatátvitelt az UD-507 belső, nagy pontosságú kristályoszcillátora által generált órával szinkronizálva vezérli, ahelyett, hogy az instabil és zajos PC órával szinkronizálna. A belső óra kétféle dedikált órával van felszerelve, a 44,1 kHz-es és a 48 kHz-es sorozatokkal, amelyek mindegyike audio minőségű, nagy pontosságú kristályoszcillátort alkalmaz alacsony fáziszajjal a bemeneti jelekre egész többszörösen, nagymértékben minimalizálva a jitter hangra gyakorolt ​​hatását jó minőségben és hűen reprodukálja az eredeti hangot. Az UD-507 támogatja a 10 MHz-es külső órajel bemenetet is, amely szinkronizálható egy külső fő órajelhez. A nagy pontosságú külső órával való szinkronizálás lehetővé teszi a még jobb minőségű zenelejátszást.


Kettős monó felépítés


A D/A konverter rész független a bal és jobb csatornától, és luxus kettős monó áramkört használnak az analóg kimeneti fokozatban. A kettős monó konfiguráció, két-két monó áramkörrel minden csatornához, megakadályozza az interferenciát a bal/jobb jelek között, és a zenét tágas és háromdimenziós hangfelülettel reprodukálja.


Teljesen kiegyensúlyozott jelátvitel

A bal/jobb analóg kimeneti jelek teljesen kiegyensúlyozott átvitele a D/A konverziós fokozattól a végső kimeneti fokozatig nagymértékben javítja a jel-zaj arányt és kiterjeszti a dinamikatartományt, lehetővé téve a nagy felbontású hangban található térinformációk tiszta reprodukálását. források.


Két nagy toroid magos transzformátor / visszacsatolás nélküli tápegység áramkör

Az UD-507 egy-egy toroid transzformátorral van felszerelve az analóg (beleértve a DAC analóg részét) és a digitális feldolgozó kártyákhoz. Az analóg és a digitális tápegység szétválasztásával elkerülhető a kölcsönös interferencia, és javul az analóg jel tisztasága. Ezenkívül egy visszacsatolásmentes áramkört használnak az analóg tápegységhez, hogy nagyobb zenei reprodukciós képességet biztosítsanak.


Előerősítő analóg hangerőszabályzóval – 4 digitális bemenet és 2 vonalbemenet (RCA/XLR)

Az UD-507 két digitális bemenettel rendelkezik egy-egy koaxiális és optikai digitális, valamint RCA és XLR analóg bemenettel, így nem csak USB DAC-ként, hanem kiváló minőségű analóg előerősítőként is használható.
A TEAC-QVCS (Quad Volume Control System), amely négy független áramkörrel rendelkező, a bal, jobb, pozitív és negatív (L+, L-, R+, R-) hangerőszabályozót használ, a jelút minimalizálása és a jelvezetékek útvonalvezetése miatti hangjelromlás megelőzése érdekében az audiojel útvonalán helyezkedik el. A TEAC-QVCS finom hangerőszabályozást is biztosít 0,5 dB-es lépésekben, lehetővé téve az audiorendszerének és fejhallgatójának leginkább megfelelő hangerőszint beállítását.


Továbbfejlesztett TEAC-HCLD2 Enhanced-Current kimeneti puffer áramkörök

Az UD-507 TEAC-HCLD2 kimeneti pufferáramkörökkel van megvalósítva, amelyek a TEAC-HCLD (TEAC High Current Line Driver) áramköreink továbbfejlesztett változatai. Ezek növelik az analóg kimeneti áramkörökben fontos áramátviteli képességeket. Minden csatorna pozitív és negatív kettős áramkörű szerkezettel rendelkezik, nagy áramátviteli gyémánt puffererősítőkkel, amelyeket vonali meghajtóként használnak. A hajtás differenciális a kiegyensúlyozott kimenethez, és párhuzamos az aszimmetrikus kimenethez. Az áramkezelési képesség növelésével az audiojelek dinamikája veszteség nélkül továbbítható.


Fejhallgató-erősítő 4 tűs XLR-vel és Pentaconn jack csatlakozóval, kapcsolható kiegyensúlyozott/aktív földeléssel

Az UD-507 dedikált fejhallgató-erősítővel van felszerelve, amely négy gyémánt puffer áramkört használ, egy pozitív és egy negatív áramkört minden csatornán, hogy lehetővé tegye a szimmetrikus fejhallgatók csatlakoztatását. Az erősítő képes kihozni a különféle típusú fejhallgatók lehetőségeit, beleértve a nagy impedanciájú, 600 ohmos fejhallgatókat is. Az aktív földelési módszer a kiegyensúlyozott áramköri konfiguráció elvét használja a hideg oldal elektromos meghajtására 0 V-ra egy erősítő áramkör segítségével. Mivel a földpotenciál mindig 0 V-on van rögzítve, ez a módszer nem csak ideálisabb, mint a hideg oldal szokásos földelési módja, hanem az is, hogy elnyomja a tápegység zümmögését, az alacsonyabb zajszint pedig a rendszer halkabb, így a hallgató közelebbről érezheti az előadó leheletét és hangtextúráját.


MQA teljes dekóder, amely támogatja a digitális bemeneteket is

Az MQA (Master Quality Authenticated) egy kiváló minőségű audiokodek, amely a stúdiómesterekkel azonos minőségi szinten teszi lehetővé a lejátszást. Az UD-507 MQA dekóderrel rendelkezik, amely akár 5 ms-os pontossággal vezérli a D/A-konvertált hullámformákat, hogy az eredeti felvételekhez igazodó analóg hullámformákat érjen el. Az emberi fül számára eredetinek tűnő lejátszási hang úgy érhető el, hogy nagymértékben csökkented a „hangelmosódást”, amely könnyen fellép, amikor a hangok hirtelen megszólalnak, és máskor, amikor a hangnyomáskülönbségek rendkívül nagyok.
Mivel egy teljes dekódert is tartalmaz, a fájl- és hálózati lejátszás mellett a digitális bemenetekről származó MQA adatok is dekódolhatók. Az MQA CD-k lejátszása lehetséges, ha egy CD-lejátszó digitális kimenetét csatlakoztatod az UD-507-hez.


Up-Sampling funkció

A Up-Sampling funkció az RDOT-NEO-t (Refined Digital Output Technology NEO) használja a PCM digitális audiojelek zökkenőmentes kiegészítésére és a mintavételezési frekvenciák 2, 4 vagy 8-szoros (maximum 384 kHz) átalakítására. Az RDOT, amely analóg interpolációs módszert alkalmaz fluencialogikát használva, egy olyan technológia, amelyet a 20 kHz-nél magasabb frekvenciák reprodukálására és lejátszására fejlesztettek ki, amelyeket a 44,1 kHz/48 kHz-es digitális jelek elvesznek. A leolvasott információ alapján a hullámforma minták között analóg adatok keletkeznek, ami szintén 20 kHz feletti adatot eredményez.


Bluetooth vevő, amely támogatja az LDAC, Aptx HD kiváló minőségű audiokommunikációt és többpontos kapcsolatot

Az UD-507 támogatja az LDAC és LHDC kodekeket, amelyek képesek nagy felbontású hangadatok továbbítására (96kHz/24bit), valamint a Qualcomm aptX HD-t, amely 48kHz/24bites átvitelre képes. Az UD-507 olyan sokoldalú kodekeket is támogat, mint az AAC, a Qualcomm aptX és az SBC, lehetővé téve az okostelefonokról és DAP-okról (digitális audiolejátszókról) származó kiváló minőségű vezeték nélküli lejátszást. Támogatja a többpontos csatlakozást is, lehetővé téve, hogy egyszerre két eszköz vezeték nélkül csatlakozzon, és zökkenőmentesen válts közöttük a hallgatáshoz.


A Bulk Pet USB átviteli technológia stabil adatátvitelt tesz lehetővé

Ha nagy mennyiségű digitális adatot továbbít USB-kábellel nagy felbontású hangforrásokról, nagy inkonzisztenciák lépnek fel mind a küldő számítógép, mind a fogadó USB DAC feldolgozási terhelésében, és hangkiesések és egyéb problémák léphetnek fel. A Bulk Pet USB átviteli technológiát használva ugyanakkor ugyanaz az adatmennyiség egyenletes sebességgel kerül továbbításra, kiegyenlítve mindkét oldal feldolgozási terhelését és stabil adatátvitelt biztosítva. Mivel a számítógép terhelési körülményeinek változása a hangminőséget is befolyásolhatja, négy előre beállított átviteli mód közül választhat a kívánt hangminőség kiválasztásához.


Aprólékos rezgésszabályzás

A rezgésre hajlamos transzformátor lebegő szerkezetben van felfüggesztve az alaplapról. A szerkezetet úgy tervezték, hogy minimálisra csökkentse a tábla rögzítéséhez használt csavarok számát, hogy megakadályozza a vibráció átvitelét a táblára. Egy új mechanizmust, a TEAC eredeti Stressless Feet v2-jét, amelynek rés van az alsó lemez és a láb között, alkalmaztak a hangminőséget befolyásoló rezgések alapos szabályozására. Egy új, 2,8 mm vastag fedőlemezt alkalmaztak a rezgésszabályozás további javítása érdekében.


Teac HR audiolejátszó, amely támogatja a 22,5 MHz-es DSD lejátszást Windows és Mac rendszeren egyaránt, ingyenesen

Ezzel az ingyenes, dedikált szoftverrel egyszerűen lejátszható a 22,5 MHz-es DSD és a 384 kHz/32 bites PCM, amelyek a nagy felbontású hangforrások következő generációját képviselik Windows és Macintosh számítógépekről. A szoftver egyszerű elindításával és az USB-kábellel csatlakoztatott UD-701N kiválasztásával a digitális audioadatok megbízhatóan, optimális körülmények között továbbíthatók.
Mivel ezt a szoftvert ezzel a modellel való használatra tervezték, nem kell aggódnia az USB audiobeállításokkal gyakran előforduló problémák miatt, beleértve a „nem hallható hangot még akkor sem, ha az USB DAC felismeri” és „a hang lefelé alakul, amikor ez kimenet.”

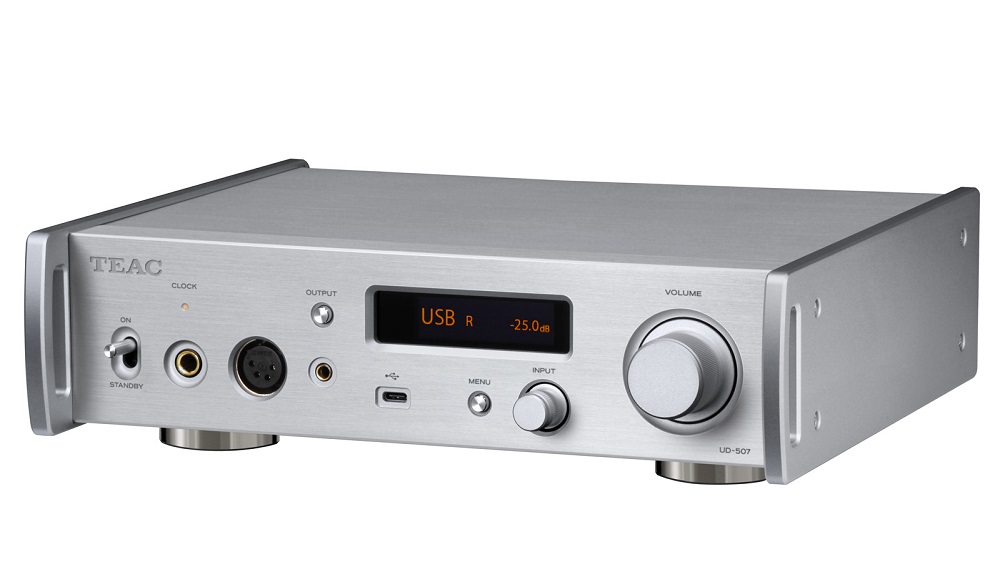

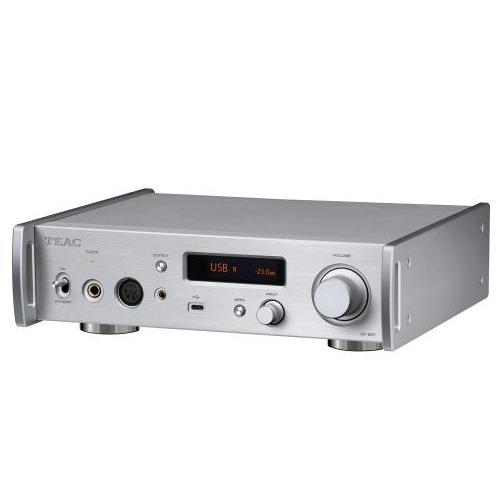

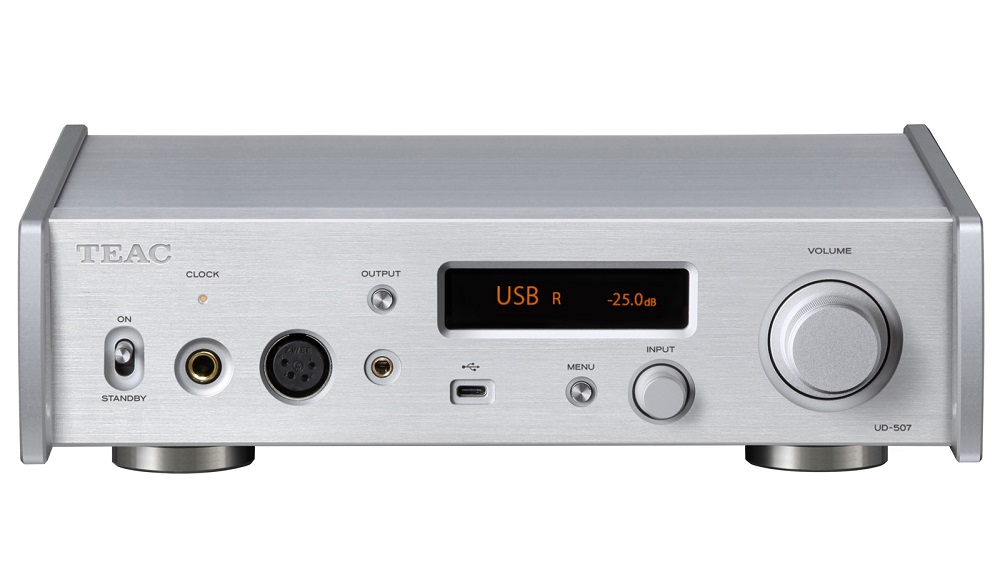

További adatok / TEAC UD-507-X USB DAC / Fejhallgató erősítő, ezüst
Márka     TEAC
Hifi sztereó típus     sztereó erősítő
Teljesítmény     0.4W - 18W

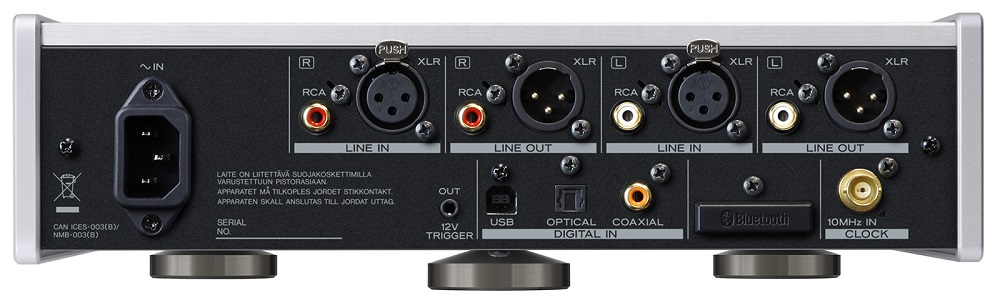

Bemeneti csatlakozó     BNC, Coaxial, Optical/Toslink, RCA, USB-C, XLR
Kimeneti csatlakozó     Jack (4,4 mm), Jack (6,3 mm), RCA, XLR
Szín     ezüst
Tartozék a csomagban     elem/akkumulátor, Feet cushion, garanciapapír, használati útmutató, tápkábel, távirányító
